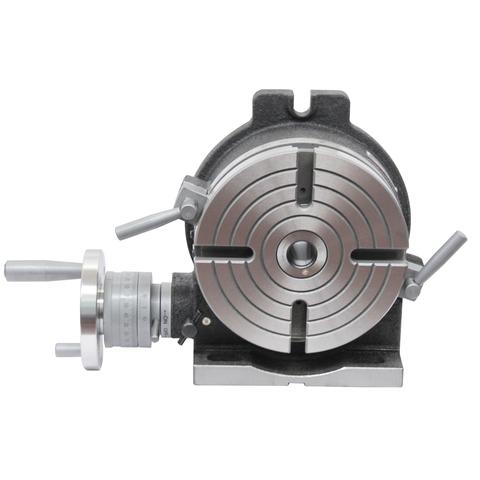

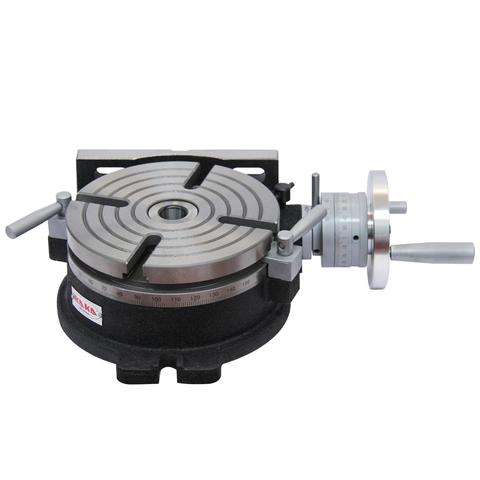

Table rotative verticale et horizontale HV-8 TSL

  • En solde
  • Prix régulier C$479.99


La table rotative verticale et horizontale TSL est l'un des principaux accessoires de la fraiseuse, elle est utilisée pour l'alésage d'indexation, le fraisage, la découpe de cercles, le surfaçage et le perçage de trous, etc. sur la fraiseuse. La table rotative en vertical avec travaillant ensemble peut être utilisée sur des travaux complexes pour l'alésage circulaire et le fraisage.

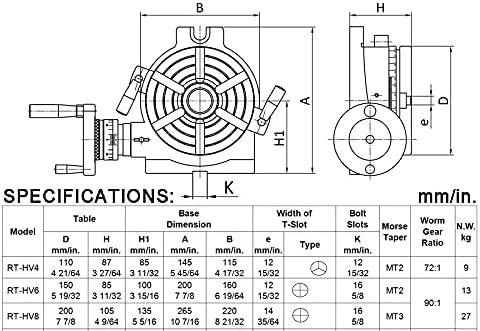

UGS : 161108

MODÈLE : HV-8

Diamètre de la table (in): φ7.8

Cône morse du trou central : MT3

Hauteur du centre pour montage vertical (po) : 5,3"

Largeur de la fente en T (po) : 0,472"

Angle adjacent de la rainure en T : 90"

Largeur de la clé de verrouillage (po) : 0,62

Modules de vis sans fin et vis sans fin : 1,5

Rapport de transmission de l'engrenage à vis sans fin 1:90

Graduation du tableau:360°

Angle de rotation de la table avec une révolution de la vis sans fin : 4"(1' par graduation)

Valeur minimale du vernier : 10"

Précision d'indexation : 80"

Roulement max.(Avec table Hor.): 330 lbs

Roulement max. (avec table ver.) lb : 165 lb

NO/GW : 62/67 lb

Dimensions du boîtier : 15 x 12 x 7 po
