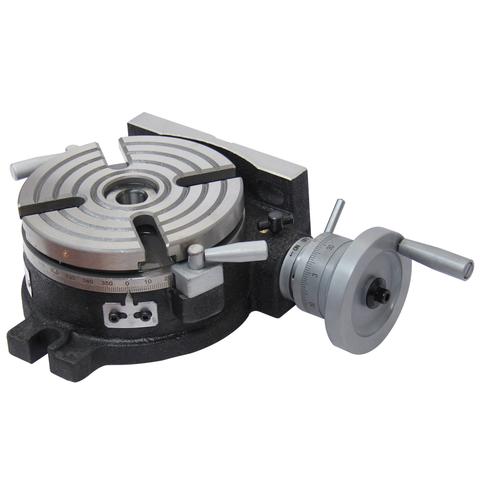

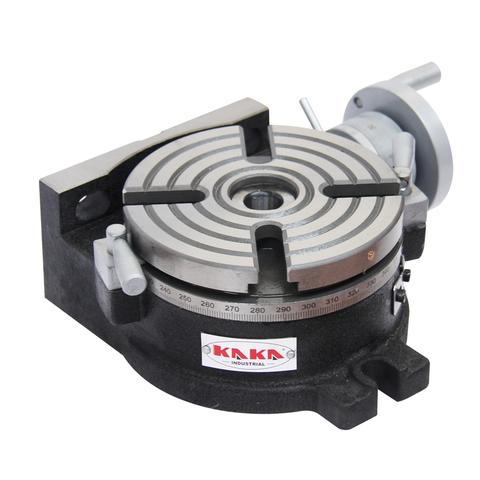

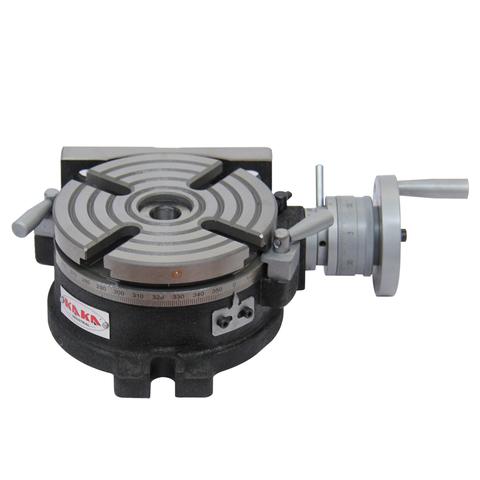

Table rotative verticale et horizontale HV-6 TSL

  • En solde
  • C$309.99
  • Prix régulier C$329.99

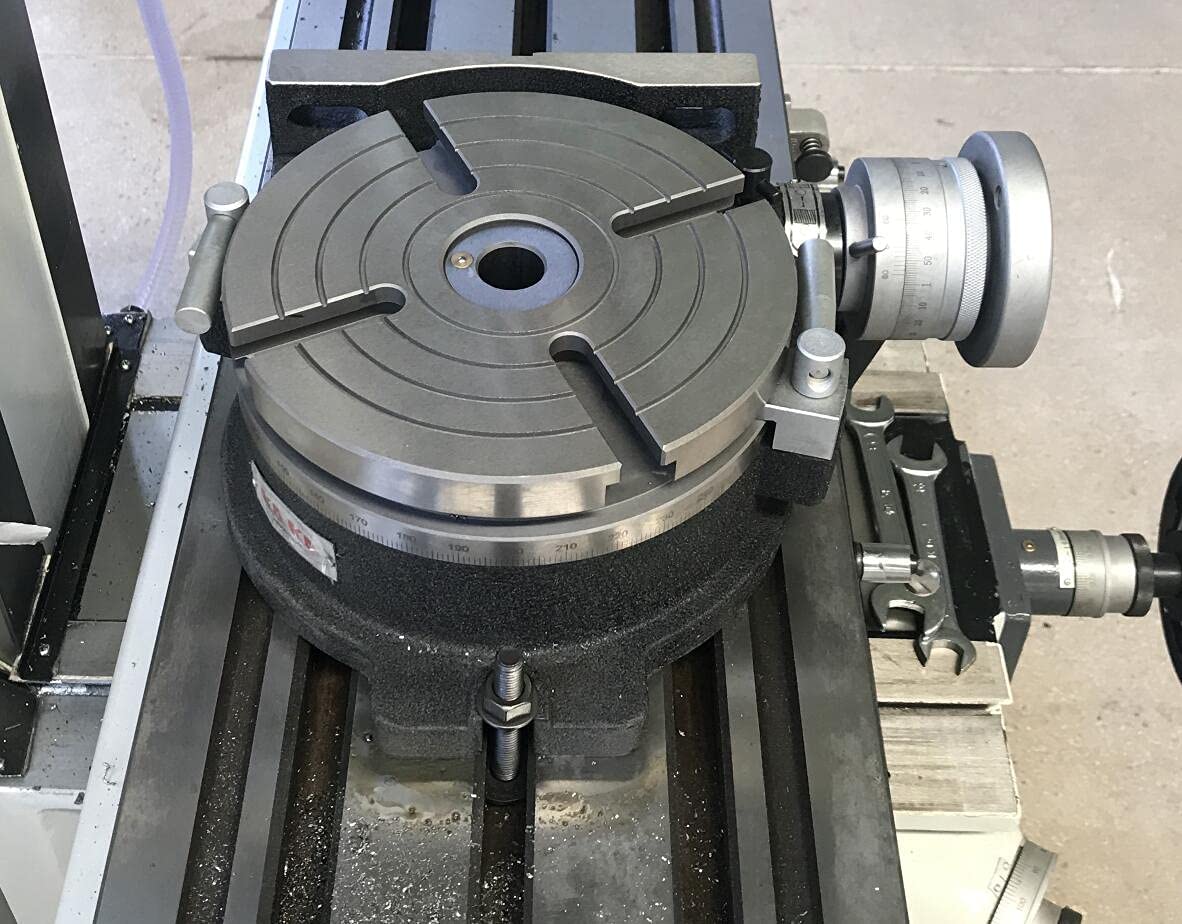

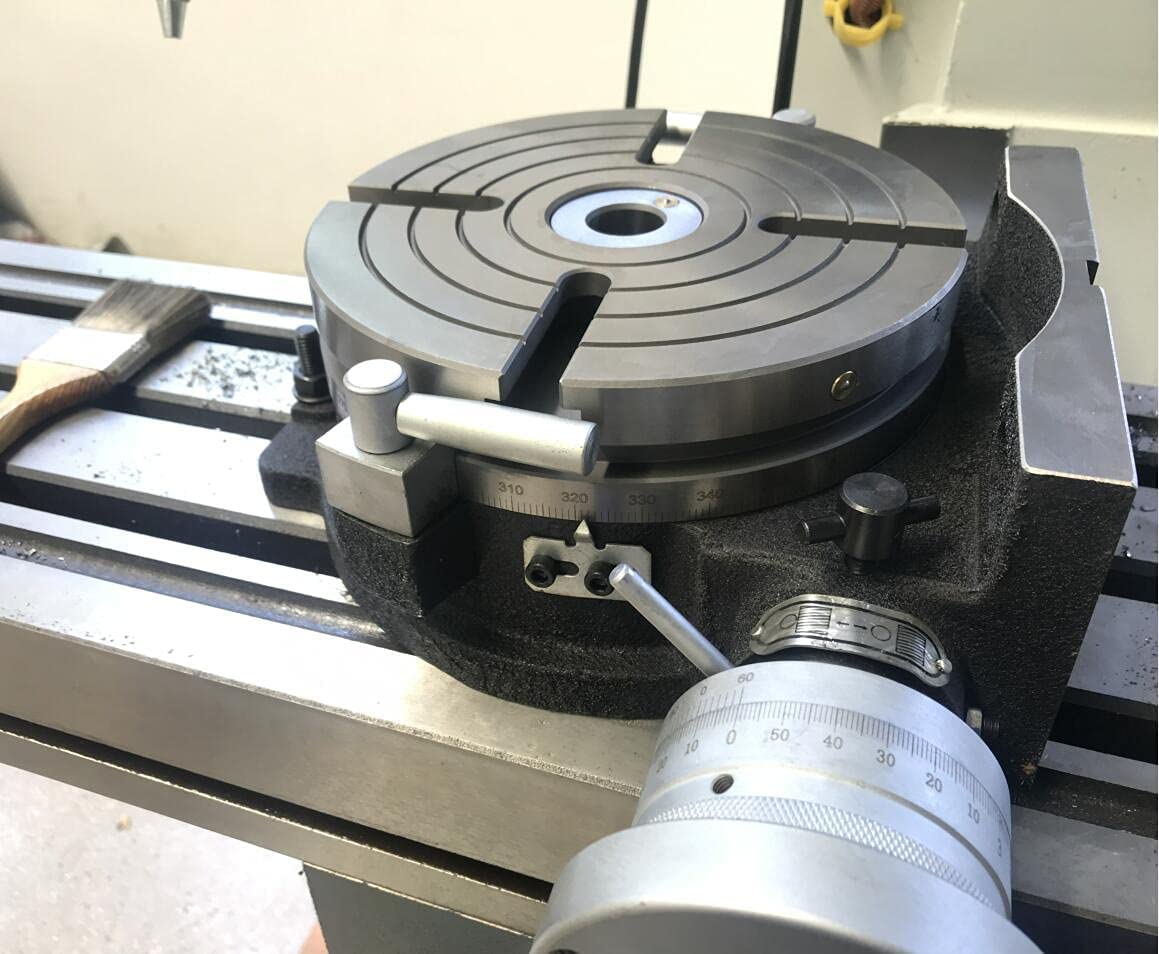

La table rotative verticale et horizontale TSL est l'un des principaux accessoires de la fraiseuse, elle est utilisée pour l'alésage d'indexation, le fraisage, la découpe de cercles, le surfaçage et le perçage de trous, etc. sur la fraiseuse. La table rotative en vertical avec travaillant ensemble peut être utilisée sur des travaux complexes pour l'alésage circulaire et le fraisage.

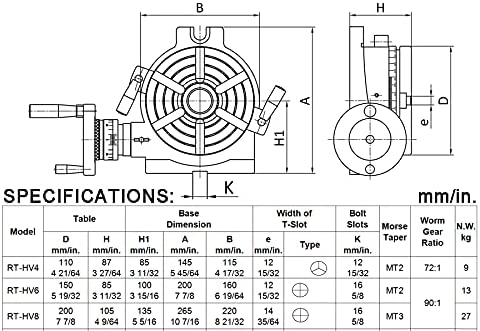

UGS : 161106

MODÈLE : HV-6

Diamètre de la table (po) : φ5,9

Cône morse du trou central : MT2

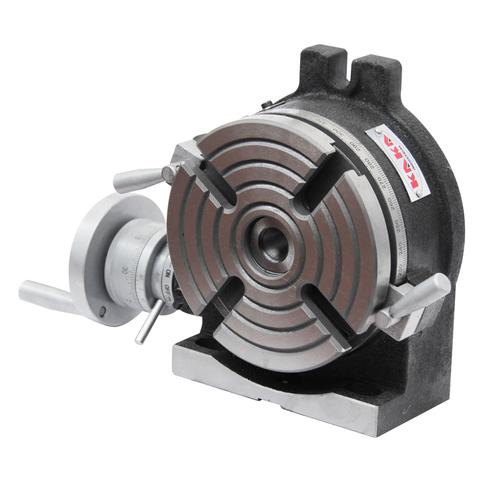

Hauteur du centre pour montage vertical (po) : 3,9

Largeur de la fente en T (po) : 0,472

Angle adjacent de la rainure en T : 90"

Largeur de la clé de verrouillage (po) : 0,629

Modules de vis sans fin et vis sans fin : 1,5

Rapport de transmission de l'engrenage à vis sans fin 1:90

Graduation du tableau:360°

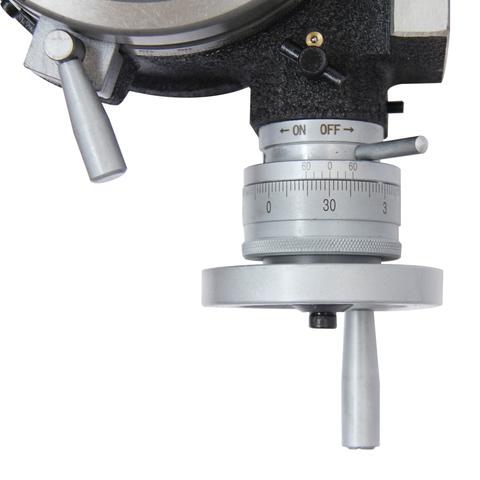

Angle de rotation de la table avec une révolution du ver : 4" (1' par graduation)

Valeur minimale du vernier : 10"

Précision d'indexation : 80"

Roulement max.(Avec table Hor.)lb:220

Roulement max.(Avec table ver.)lb:110

NW/GW 26/28 lb

Dimensions du boîtier : 10 x 9,4 x 5,1 po
