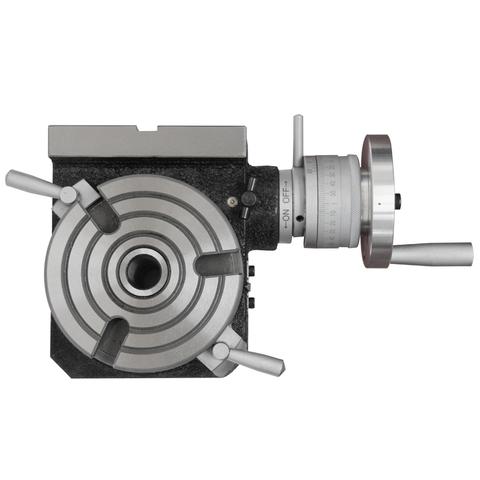

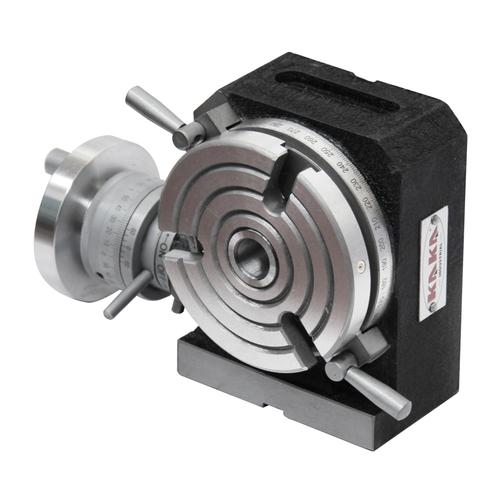

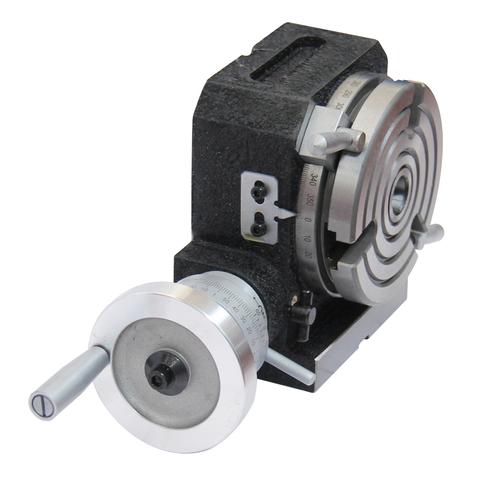

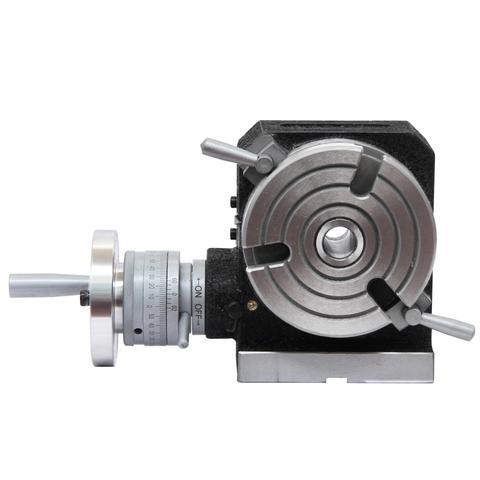

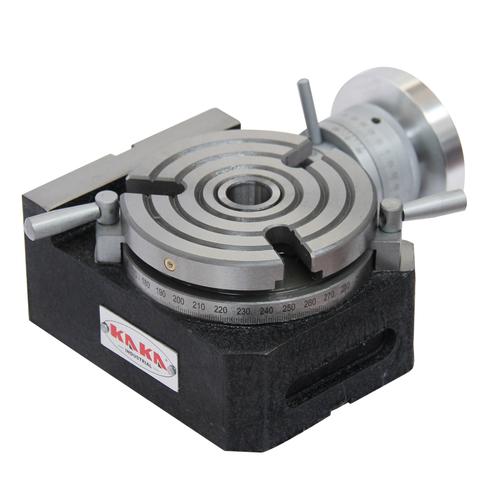

Table rotative verticale et horizontale HV-4 TSL

  • En solde
  • Prix régulier C$289.99


La table rotative verticale et horizontale TSL est l'un des principaux accessoires de la fraiseuse, elle est utilisée pour l'alésage d'indexation, le fraisage, la découpe de cercles, le surfaçage et le perçage de trous, etc. sur la fraiseuse. La table rotative en vertical avec travaillant ensemble peut être utilisée sur des travaux complexes pour l'alésage circulaire et le fraisage.

UGS : 161104

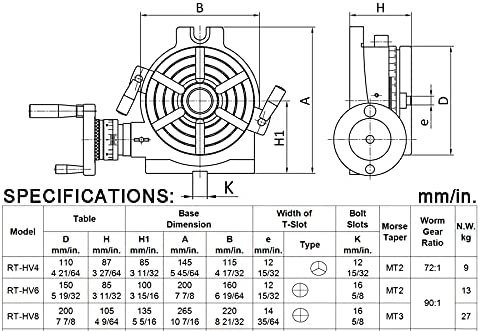

MODÈLE : HV-4

Diamètre de la table (po) : φ3

Cône morse du trou central : MT2

Hauteur du centre pour montage vertical (po) : 2,32"

Largeur de la fente en T (in): 0,314 "

Angle adjacent de la rainure en T : 90"

Largeur de la clé de verrouillage (in): 0,472

Modules de vis sans fin et vis sans fin : 1

Le rapport de transmission de l'engrenage à vis sans fin 1:36

Graduation du tableau:360°

Angle de rotation de la table avec un tour de vis sans fin : 10

Max. roulement(Avec table Hor.)lb: 220

Max. roulement (avec table ver.) lb : 100

NO/GW : 17/19 lb

Dimensions du boîtier : 7,3 x 3,7 x 4,4 po
